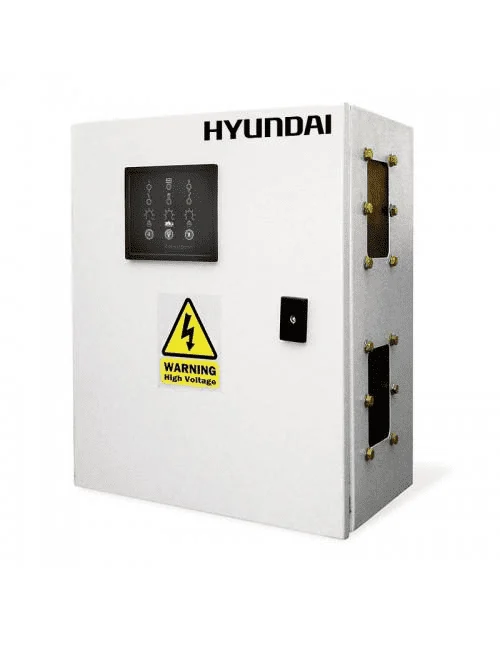

Cuadro ATS trifásico 1500 RPM hasta 60 kVA

Cuadro ATS trifásico 1500 RPM hasta 60 kVA

SKU: ATS1-100A
En stock (revisado diariamente)
73 Unidades disponibles
IVA Incluido

935,00

Envío Gratuito En Península (España y Portugal) y Baleares
Entrega en 2/4 días Días hábiles (excepto artículos que requieran fabricación)
Garantía Oficial 3 años de garantía con soporte técnico incluido
En stock73 Unidades disponibles
Precio: 935,00
IVA Incluido
Intra-Community B2B Sales – VAT Exempt

CONDICIONES GENERAL DE SERVICIO:

⚡ ATS trifásico · 100 A · Para grupos de 1.500 rpm

Cuadro ATS trifásico 1.500 RPM hasta 60 kVA ATS1-100A

El cuadro ATS trifásico ATS1-100A está diseñado para realizar la transferencia automática entre la red eléctrica y un grupo electrógeno cuando se produce una anomalía o fallo de suministro. Está recomendado para grupos electrógenos trifásicos de 1.500 rpm de hasta aproximadamente 60 kVA, manteniendo un margen adecuado respecto a su intensidad nominal de 100 A.

Integra un controlador HAT520N con microprocesador de 8 bits, capaz de supervisar la alimentación de corriente alterna en las tres fases. Si detecta una tensión fuera de rango, ordena la transferencia de la alimentación y gestiona el arranque del grupo electrógeno para restablecer el suministro a la carga.

100 A
Intensidad nominal
🔄
Automático
Transferencia red / generador
🛡️
IP44
Grado de protección
🏭
Hasta 60 kVA
Rango recomendado

¿Qué hace el cuadro ATS1-100A?

Supervisa continuamente la red. Cuando detecta un fallo o una tensión anómala, el controlador puede ordenar el arranque del grupo electrógeno y transferir automáticamente la carga desde la red al generador. Cuando la red vuelve a condiciones normales, realiza el proceso de retorno conforme a los tiempos de retardo configurados.

Controlador HAT520N para una transferencia automática segura

Supervisión trifásica

El módulo controla la alimentación de corriente alterna en las tres fases y detecta desviaciones de tensión que requieren la entrada del grupo electrógeno.

Arranque automático del generador

Ante un fallo de red, el ATS gestiona el cambio de alimentación y la señal de arranque del grupo electrógeno, reduciendo la necesidad de intervención manual.

Tiempos de retardo configurables

Permite ajustar retardos de tensión normal, tensión anómala, apertura y parada para adaptar la secuencia automática a la instalación.

Cuadro ATS trifásico para grupos electrógenos de hasta 60 kVA

Con una intensidad nominal de 100 A, el ATS1-100A está planteado para instalaciones trifásicas y grupos electrógenos de 1.500 rpm donde se necesita automatizar el respaldo eléctrico. En una red trifásica de 400 V, 100 A equivalen teóricamente a unos 69 kVA, pero para una aplicación comercial con margen de seguridad recomendamos este cuadro para grupos de hasta 60 kVA.

  • Aplicación trifásica con 2P-4P.
  • Rango eléctrico del equipo: AC 660 V / DC 125 V.
  • Corriente de corta duración: 5 kA.
  • Tiempo de apertura: ≤ 0,06 s.
  • Tiempo de cierre: ≤ 0,20 s.
  • Incluye cargador de batería y 15 m de cable de señal, según catálogo.

Asesoramiento especializado

¿Necesitas confirmar si el ATS1-100A es adecuado para tu generador?

Indícanos la potencia, tensión y modelo del grupo electrógeno y te ayudamos a comprobar el cuadro ATS adecuado para la instalación.

Contactar ahora

Datos técnicos del producto

Ficha técnica Cuadro ATS trifásico ATS1-100A hasta 60 kVA

Datos técnicos del modelo ATS1-100A según el catálogo del fabricante. El rango de hasta 60 kVA corresponde a la aplicación recomendada para grupos electrógenos trifásicos de 1.500 rpm con este cuadro de 100 A.

Especificaciones ATS1-100A
Marca / fabricante
Hyundai Corporation
Modelo
ATS1-100A
Aplicación
Cuadro ATS para grupos electrógenos trifásicos de 1.500 rpm
Rango recomendado
Hasta 60 kVA
Configuración
Trifásico
Rango de voltaje
AC 660 V · DC 125 V
Intensidad nominal
100 A
Conexiones
Frontales
Número de polos
2P – 4P
Capacidad de bobina
2,7 / AC220 V – 3,8 / AC220 V
Corriente de corta duración
5 kA
Grado de protección
IP44
Vida útil mecánica
10.000 operaciones
Vida útil eléctrica
5.000 operaciones
Frecuencia de apertura y cierre
4 · 150 veces/hora
Tiempo de apertura
≤ 0,06 s
Tiempo de cierre
≤ 0,20 s
Peso
25 kg
Dimensiones
400 × 260 × 570 mm
Controlador HAT520N
Controlador
HAT520N
Sistema
Transferencia automática
Microprocesador
8 bits
Supervisión
Alimentación de CA en 3 fases
Consumo del circuito de medida
≤ 2 VA a tensión nominal
Temperatura de trabajo
−30 °C a +70 °C
Humedad de trabajo
20 % a 95 %
Tensión nominal trifásica
3 fases + N · AC 400 V · 50/60 Hz
Tensión nominal 2 fases
AC 230 V · 50/60 Hz
Umbral de sobretensión
264 V fase-N
Umbral de subtensión
172 V fase-N
Precisión de medida de tensión CA
2 %
Retardo tensión normal
0-60 s · valor por defecto 5 s
Retardo tensión anómala
0-60 s · valor por defecto 5 s
Retardo de apertura
0-60 s
Retardo de parada
0-90 s · valor por defecto 90 s
Incluido
Cargador de batería y 15 m de cable de señal

Funcionamiento del sistema de transferencia automática

El controlador supervisa la alimentación de corriente alterna de las tres fases. Cuando detecta un fallo de red o una tensión fuera de los umbrales previstos, gestiona la transferencia automática hacia el grupo electrógeno y la señal de arranque. Los tiempos de retardo permiten adaptar la respuesta del ATS a las condiciones de la instalación.
